KY-REC ソーラー計測くん（M-DC・データロガーセット）

・・・太陽光・風力発電量を”見える化する”計測システム！

太陽光・風力発電による発電量（W）、発電容量（Wh）をデータロガーに記録するとともに、パソコンに表示・記録する装置です。

発電量モニター（アナログ端子付き）とデーターロガー・ソフトウェアのセットです。発電量（Ｗ）をデータロガーに蓄積し、パソコンからデータを吸い上げます。

データは、添付の専用ソフトで処理され、テキストデータとして出力可能ですので、お手持ちのExcel等のソフトで簡単に集計可能です。

発電量（W）、発電容量（Wh）をグラフ化できるExeceｌのサンプルソフトをお付けします。エコ貢献量（CO2換算・石油換算・森林面積換算）をお手持ちのパソコン画面で確認できます。データは、専用ソフトのグラフ・チャートで表示するとともに、エクセル等でデータ加工可能です。

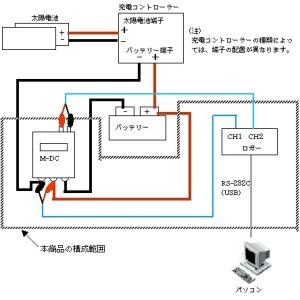

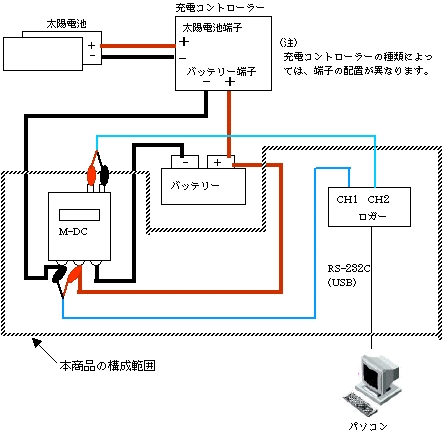

【システム図】

【計測結果の表示】

Excelサンプルソフト（標準添付）による表示可能

（表示項目）

・日別・合計・平均・発電容量（Wh）

・最大発電（W）日時

・バッテリー電圧（最高・最低日時）

・エコ貢献量：CO2削減量・石油換算・森林面積換算

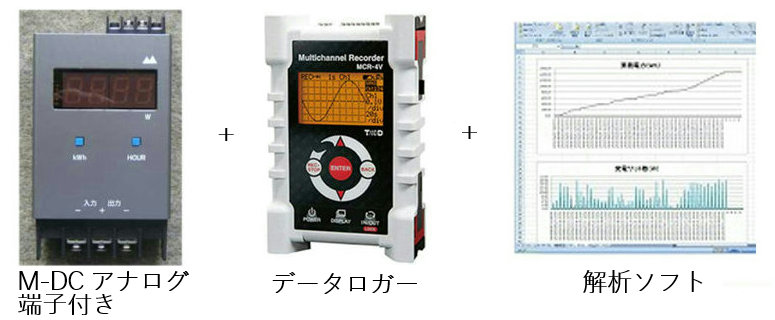

【商品構成】

積算電力計：発電量モニターアナログ端子付き

4CHデータロガー・PC取込み専用ソフトCD・付属品（ケーブル・マニュアル他）

Excel解析用サンプルソフトCD（発電量（W）・発電容量（Wh）集計表・グラフ表示）

【特 徴】

発電量モニターで測定した発電量（W）を電圧信号に変えて出力、データロガーでデジタルに変換記録・蓄積します

サンプル間隔は2ミリ秒〜60分で、最大120,000データ（間隔1分で約80日分）をノンストップで記録可能（注：記録可能日数はサンプリング間隔により異なります）

記録されたデータは、専用ソフトでパソコンで取り込み可能（パソコンは常時接続しておく必要はありません）

専用ソフトからテキストファイルに出力可能、エクセル等でデータ加工可能

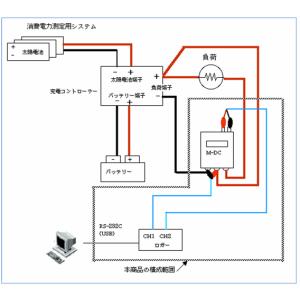

配線を変えることで、負荷の消費電力測定も可能

添付のExcelサンプルソフトで、発電容量（Ｗｈ）、最大発電日、エコ貢献量（CO2換算-kg・石油換算-リットル・森林面積換算-m2）表示・記録可能

Microsoft Windows Windows XP/Ｖｉｓｔａ/ 7/8/10/11 対応

【用 途】

学校や科学館でのエコ学習用

公園、官公庁舎など公共施設のでエコ発電啓蒙用

エコ発電個人ユーザーの発電データ観測用

エコ発電設備の評価用

【パソコン表示画面の例（クリックで拡大）】

↓

ロガー専用ソフトによる表示-1

ロガー専用ソフトによる表示-2

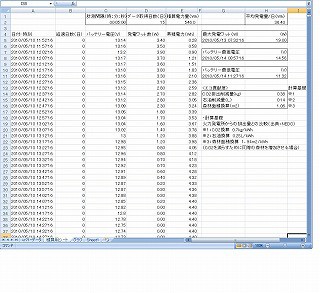

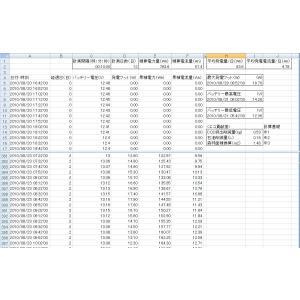

Excel添付サンプルソフト

によるグラフ表示-1

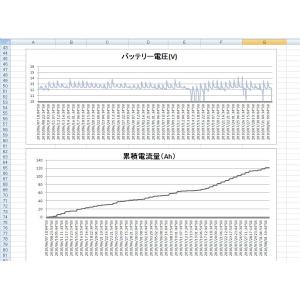

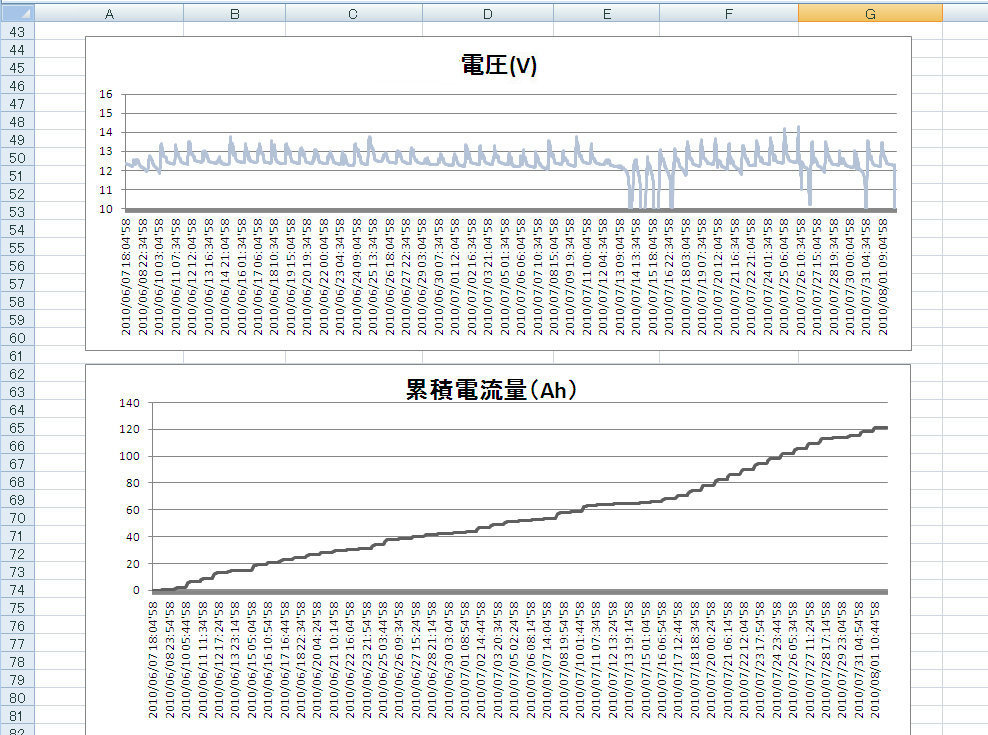

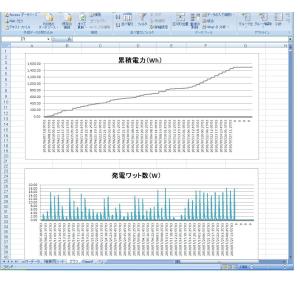

Excel添付サンプルソフト

によるグラフ表示-2

【商品仕様】 型式 KY-REC

１）発電量モニター部分：MDC-AN（アナログ出力端子付き）

入力電圧

0〜30V（直流）注）*1

入力電流

最大30A

方式

積分乗算方式

電力表示

0.1W〜500W

確度

±1％（+1Wは自己消費）

積算電力

0.1W〜9999kWh

積算時間

1分〜9999時間（小数点自動切換）

記憶

積算電力および積算時間

本体消費電力

2W

アナログ出力端子

5V／500W 注）*2

寸法

75×100×30（mm）

重量

300g

備考：

発電量（W）と発電容量（Wh）を表示

アナログ出力：0-500Wまでの太陽光発電量（W）を0-5Vの電圧信号で出力します

注)*1：12V系-24V系システムに対応、それ以上（〜300Vまで可）については

別途ご相談下さい

注)*2：１ｋWまで対応できる機種もありますので、別途ご相談下さい

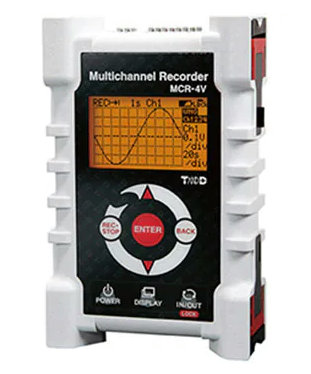

２）ロガー部分

測定要素

電圧

チャンネル数

4チャンネル

入力電圧範囲

±24V

レンジ：±300mV・±1.5V・±6・±24V

記録間隔1秒以上：オートレンジ・固定レンジ

記録開始方法

即時スタート・予約スタート（パソコンより）

記録間隔

記録間隔：2m秒〜60分

23通りから選択

記録容量

480,000データ

（4CH使用時：120,000データ）

記録モード・方式

エンドレスモード （記録容量がいっぱいになると、先頭のデータに上書きして記録する）、ワンタイムモード （記録容量がいっぱいになると、記録を停止する）、平均値・瞬時値（選択可）

表示

測定値、電池残量、その他

電源

単3アルカリ電池2本

電池寿命

記録間隔1秒：約5ヶ月・ 記録間隔2秒以上：約9ヶ月

（電池寿命は、使用環境・記録間隔・電池の性能により異なります。）

インターフェイス

USB通信

本体寸法

H120×W75×D32mm

本体動作環境

温度：0〜50℃・湿度：90%RH以下（結露しないこと）

付属品

単3アルカリ電池2本・USBMinin-B通信ケーブル、

取扱説明書一式・ソフトウェア一式

備考：

サンプル間隔は2m秒〜60分で、最大120,000データ（間隔1分で80日分）をノンストップで記録可能 （注：記録日数はサンプリング間隔により異なります）

4チャンネルのうち、１チャンネルは電力計からの発電量（W）の記録用に、１チャンネルはバッテリーの電圧をモニター可能です。基本は12Ｖ系システム対応ですが、24Ｖ系あるいはそれ以上のシステムにも対応可能です。ご発注時にご相談下さい。
