MPPT方式ソーラー ・ コントローラー（太陽電池充放電制御器）

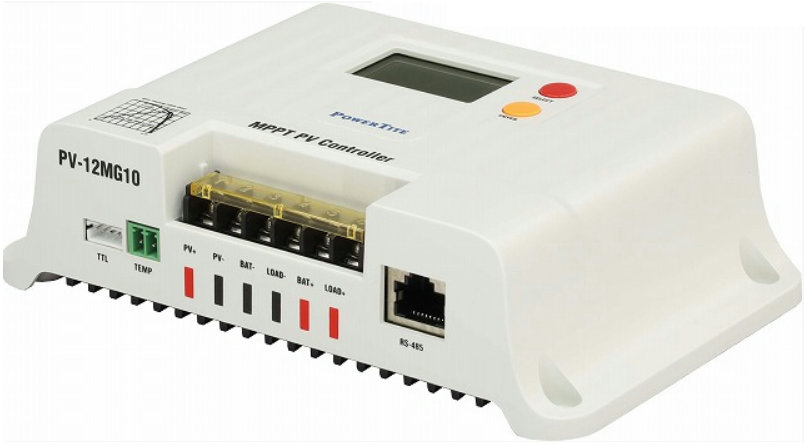

MPPT方式ソーラー ・ コントローラー 10A

（太陽電池充放電制御器） PV-12MG10

■未来舎製 PV-12MG10の特徴

MPPT を採用

ソーラーパネルの最大電力点をリアルタイムで正確に追従し、

最大エネルギーを得ることができます

定格充電電流 10A

12V/24V 自動検出

高電圧/広範囲のソーラーパネルに対応

パネル動作電圧 17V/32V〜55V

パネル最大開放電圧 60V

３種類の鉛とリチウムイオンバッテリーに対応

−鉛（ 密閉 / 開放 / ゲル ）

−リン酸鉄リチウムイオン

鉛/リチウムイオンそれぞれユーザー設定可能

最大充電電流を変更可能

満充電設定条件を変更可能

オプション１の温度センサー(TEMP-500)で鉛バッテリーの高温 / 低温保護*1

各種保護機能*1

逆接続 / 過電圧 / 過電流 / 過負荷 / 過温度 / 短絡

通信制御に対応

放熱効果の非常に高いアルミ放熱板装備

*1 保護は100%保証するものではありません

【機器仕様】

型名

PV-12MG10

バッテリーの種類

鉛バッテリー/リチウムバッテリー

PV充電制御

MPPT

最大太陽電池容量

12V : 130W / 24V : 260W

バッテリー電圧

12V/24V 自動検出

太陽電池電圧

最大 55V 復帰 50V

定格充電電流

10A

定格負荷電流

10A

MPPT動作電圧

（充電電圧 +2V） 〜 45V

最大太陽電池開放電圧

60V

待機電流

10ｍA 以下

MPPT効率

>99%

充電変換効率

85% 〜 98％

負荷動作モード

常時動作、夜間動作、検査用

夜間動作は、遅延、時間制限可能

動作温度

-35℃ 〜 65℃

冷却モード

自然冷却

寸法 (W x H x D)

154.3 × 41.7 × 98.8 mm 外形図

重量 ( 約)

約 0.35kg

防水規格

IP32

バッテリーの動作電圧範囲

8.0V 〜 32.0V

ブースト電圧(鉛)

密閉型 14.4V / 28.8V

解放型(液浸) 14.6V / 29.2V

GEL 14.2V / 28.4V

ユーザー設定 9V〜17V / 18V〜34V

フロート電圧(鉛)

密閉型 13.8V / 27.6V

解放型(液浸) 13.8V / 27.6V

GEL 13.8V / 27.6V

ユーザー設定 9V〜17V / 18V〜34V

ブースト電圧(リチウム)

LiFePO4 14.4V / 28.8V

ユーザー設定 9V〜17V / 18V〜34V

注：規格、仕様は予告なく変更することがあります

《オプション１》

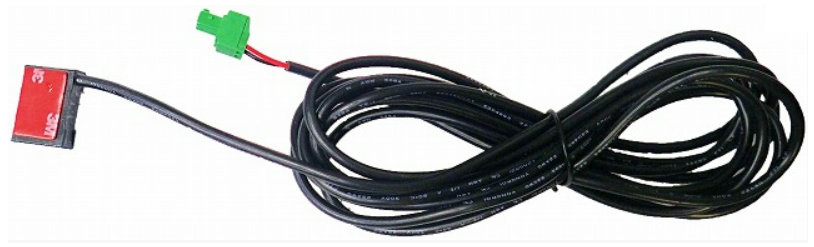

TEMP-500 温度センサー
